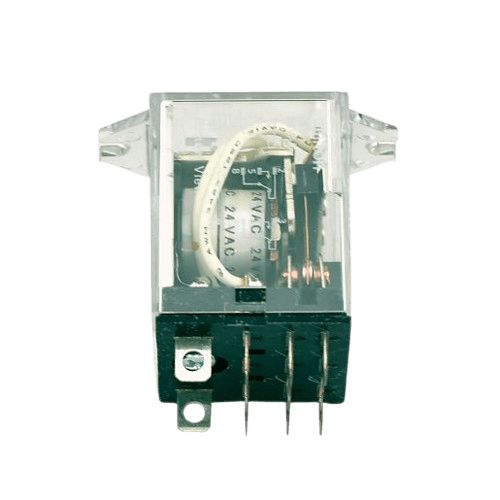

CHAMBERLAIN/LIFTMASTER
LM RELAY 24V/10A
SKU 24246
$75.00
Precio no incluye IVU (11.5%)
Disponible
Entrega
Recogida en tienda (Guaynabo) — Gratis
Descripción
LIFTMASTER 24246 / K24-24-6 Relay - 24VAC - 10A - 3PDT
Relay electromecánico de reemplazo con bobina de 24VAC, capacidad de contactos de hasta 10A y configuración 3PDT (Triple Pole Double Throw), diseñado para determinados LIFTMASTER Mechanical Commercial Door Operators.
El relay utiliza tres juegos independientes de contactos conmutados, permitiendo controlar múltiples circuitos simultáneamente cuando la bobina de 24VAC es energizada por el sistema de control del operador.
La referencia 24246 corresponde a la familia 24-24-6 / K24-24-6 y está documentada en operadores comerciales como MT5011, MT5025, BMT5011 y BMT5025.
Se utiliza como componente de control interno para funciones de switching, interlocking y lógica electromecánica dentro de operadores comerciales compatibles.
Funcionalidades
- 24VAC Coil: se activa mediante un circuito de control de 24VAC.
- 3PDT Configuration: incorpora tres polos con contactos Double Throw para controlar múltiples circuitos simultáneamente.
- 10A Contact Rating: diseñado para aplicaciones de switching compatibles dentro del operador.
- 11-Pin Relay: utiliza configuración de terminales correspondiente al relay 3PDT de esta familia.
- Commercial Operator Control: participa en funciones de control, interlock y switching dentro de operadores mecánicos comerciales.
- MT / BMT Application: documentado directamente en MT5011, MT5025, BMT5011 y BMT5025.
- OEM Replacement: pieza genuina LIFTMASTER para aplicaciones compatibles.
Especificaciones
- Tipo de producto: Electromechanical Control Relay
- Marca: LIFTMASTER
- Catalog SKU: 24246
- Manufacturer Part Number: K24-24-6
- Legacy Part Number: 24-24-6
- Also Known As: 160B69 / G24246
- Coil Voltage: 24VAC
- Contact Rating: 10A
- Contact Configuration: 3PDT - Triple Pole Double Throw
- Terminal Configuration: 11-Pin
- Confirmed Models: MT5011 / MT5025 / BMT5011 / BMT5025
- Operator Type: Mechanical Commercial Door Operators
- Application: Internal Control / Switching / Interlock Circuits
IMPORTANT: Do not substitute the 24241 / 24-24-1 DPDT relay for this 24246 / 24-24-6 3PDT relay. The contact configuration and terminal arrangement are different.
