CHAMBERLAIN/LIFTMASTER
LM RELAY 120V-10A
SKU 24-115-1
$36.95
Precio no incluye IVU (11.5%)
Disponible
Entrega
Recogida en tienda (Guaynabo) — Gratis
Descripción

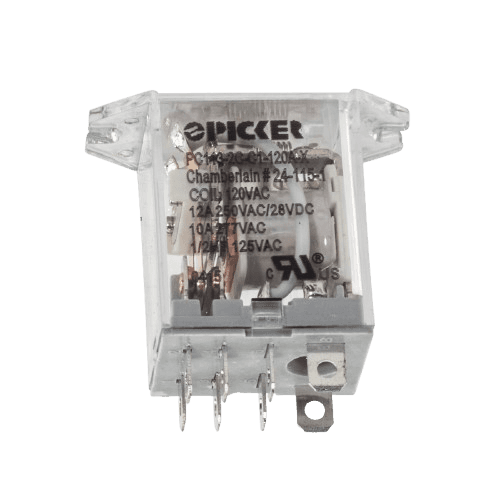

LIFTMASTER 24-115-1 Relay - 115VAC - DPDT - Commercial Operators
Relay electromecánico de reemplazo con bobina de 115VAC y configuración DPDT (Double Pole Double Throw), utilizado en determinados operadores comerciales e industriales LIFTMASTER de una fase.
El 24-115-1 utiliza una configuración de 8 terminales y es utilizado principalmente en operadores que emplean contactor y arquitectura de control electromecánica.
Está documentado en operadores comerciales como determinadas versiones de GH, además de plataformas legacy como SL580, SL590 y SW490 configuradas para 115VAC single-phase.
Su función es conmutar circuitos internos de control cuando la bobina recibe 115VAC, permitiendo realizar funciones de interlock, control y switching del operador.
Funcionalidades
- 115VAC Coil: diseñado para operadores comerciales con circuitos de control correspondientes a 115VAC.
- DPDT Configuration: incorpora dos polos con contactos Double Throw.
- 8-Terminal Design: formato de relay de ocho terminales para aplicaciones compatibles.
- Contactor Operator Application: utilizado en múltiples operadores comerciales con contactor.
- Single-Phase Application: documentado principalmente en versiones 115V 1PH.
- Control Switching: conmuta circuitos internos para funciones de control del operador.
- Legacy Commercial Compatibility: utilizado en diversas generaciones de commercial door y gate operators.
Especificaciones
- Tipo de producto: Commercial Operator Electromechanical Relay
- Marca: LIFTMASTER
- Part Number: 24-115-1
- Also Known As: G241151 / 6002296 / 241151 / 160B83
- Coil Voltage: 115VAC
- Contact Configuration: DPDT - Double Pole Double Throw
- Terminal Configuration: 8-Terminal
- Phase Application: 1PH Operators Where Specified
- Confirmed Commercial Door Family: GH - Applicable 115V Versions
- Confirmed Gate Operator Families: SL580 / SL590 / SW490 - Applicable 115V Single-Phase Versions
- Additional Application: MH / Lynx / MCJH and Other Contactor-Based Operators Where Parts Diagram Specifies 24-115-1
- Application: Internal Control / Switching / Interlock Circuits
IMPORTANT: Select this relay by coil voltage, contact configuration and operator parts diagram. A 24VAC relay such as 24241 or 24246 cannot be substituted for the 115VAC 24-115-1.
IMPORTANT: For 230V single-phase versions of several legacy operators, LIFTMASTER uses a different relay such as 24-230-5.
